<strong>PLH900</strong> </br>BOÎTIER POUR SERRURE

NOUVEAU

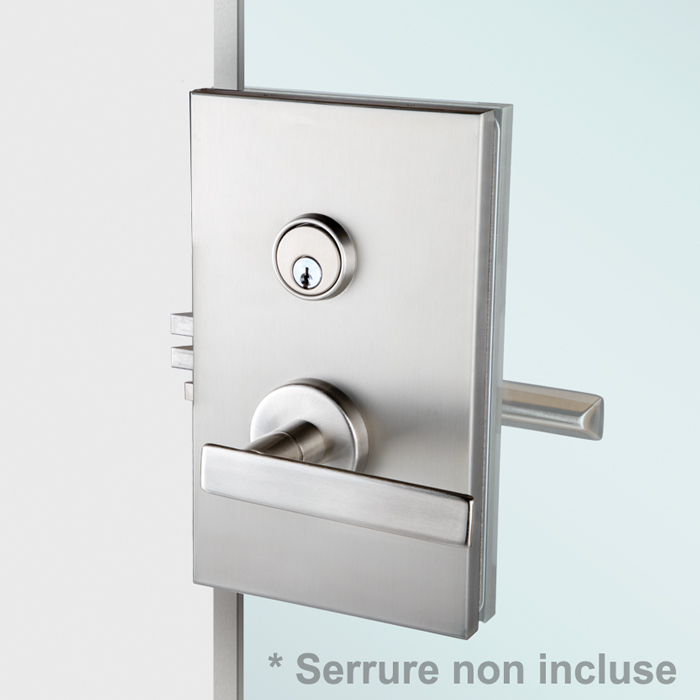

PLH900
BOÎTIER POUR SERRURE

Le boîtier universel de serrure DOREX PLH900 est une solution modulaire pour portes en verre, compatible avec les serrures à mortaise centrale, cylindriques et électroniques. Conçu pour la performance, l’installation simplifiée et une apparence et des fonctionnalités adaptables.

Marque:

CARACTÉRISTIQUES

Boîtier universel pour serrures et gâches
Le PLH900 s’adapte à plusieurs types de serrures DOREX —à mortaise centrale, cylindriques et à pêne dormant. Le PLH901ES fait de même avec la gâche électrique SGT78.
Design modulaire et évolutif
Le PLH900 est conçu dans un souci de modularité. Grâce à un simple réglage interne et à de nouveaux couvercles de boîtier, le PLH900 peut être reconfiguré pour différents types de serrures, sens d’ouverture et d’épaisseurs de verre. Aucun nouveau boîtier n’est nécessaire, seulement une nouvelle serrure et de nouveaux couvercles.
Spécifications simplifiées
La préparation standardisée du verre et les ensembles interchangeables facilitent la spécification, le stockage et l’installation du PLH900.
Facile à moderniser
Conçu pour une installation rapide dans les projets neufs ou de rénovation, avec un minimum de modifications et sans adhésifs silicone. S’adapte aux préparations de portes en verre populaires.

DÉTAILS

Boîtier universel pour serrures de porte Dorex.
Garantie limitée d’un an (boîtier)
À utiliser sur des panneaux en verre trempé d’intérieur d’une épaisseur d’entre 10 et 12,7 mm (³⁄₈ à ¹⁄₂″).
Boîtier en aluminium massif avec couvercles amovibles.
Le boîtier peut accueillir (avec couvercle approprié)
– Serrures mortaise Dorex de la série DM
– Serrures cylindriques et pênes dormants Dorex utilisant une préparation de porte à alésage
– transversal de 2¹⁄₈″ (54 mm) de diamètre et un écartement de 2³⁄₄″ (70 mm).
Le boîtier de la serrure mesure 6x10x1³⁄₄″ (152x254x44,5mm)
Le boîtier dépasse la surface vitrée de ⁷⁄₈″ (22,2mm)
Coupe de verre standard ; les boîtiers peuvent s’adapter aux panneaux préparés pour d’autres serrures centrales et gâches pour portes en verre courantes.(1)
Le boîtier de serrure PLH900 peut être utilisé avec des cadres de porte standard en bois, en métal creux et en aluminium équipés d’une gâche appropriée.
Boîtier PLH901 est disponible pour les installations sur verres latéraux ou des murs-en verre. Pour plus de détails : PLH901.
Boîtiers sont installés à l’aide de matériel de montage dissimulé.
Chaque ensemble comprend deux (2) moitiés de boîtier, deux (2) couvercles, des supports, des joints et le matériel de montage.
Serrures Dorex vendues séparément.

(1) Lorsque vous utilisez les supports fournis, consultez les instructions d’installation pour plus de détails.

MODÈLES

MODÈLE	DESCRIPTION	PRODUITS COMPATIBLES
PLH900 DM	Boîtier de serrure, serrure mortaise DM Indiquer la main, la garniture et la fonction de la serrure. Couvercles non réversible.	DM DOREX (toutes les fonctions) (1)
PLH900 CL	Boîtier de serrure, serrure cylindrique Sans main, couvercles réversible.	DOREX F1, GX1, F, T2, RW, CW, EM, TL
PLH900 DB	Boîtier de serrure, serrure à pêne dormant Sans main, couvercles réversible.	DOREX GX1A, TLA, FHA, DG1, DG2, F500

(1) LorsquE couplé avec le PLH901ES et/ou la gâche électrique SGT78, le nombre de fonctions disponibles est limité aux fonctions sans pêne dormant.

COMMANDER

PLH	900	DM	45	R	S	-	630
SÉRIE	TYPE	TYPE DE SERRURE	FONCTION*	MAIN*	GARNITURE*		FINI
	900 Boîtier de serrure	DM Serrure à mortaise	Requis uniquement lors de la commande du PLH900DM	R Droit L Gauche	E Écusson S Sectionnel Requis uniquement lors de la commande du PLH900DM		630 Acier inoxydable satiné 630 Noir mat SS15P Acier satiné, anti-empreintes
		CL Serrure cylindrique	Non requis	Non requis	Non requis
		DB Pêne dormant	Non requis	Non requis	Non requis

(*) Uniquement requis lors de la commande du PLH900DM. Les boîtiers ne peuvent accueillir que les rosaces E (standard) et E2 (large) ; la rosace E3 ne convient pas.

COUVERCLES

Vous recherchez des couvercles de rechange ? En raison du grand nombre de variantes disponibles, veuillez contacter votre représentant Canaropa ou Dorex local.

FINIS

630
SATINÉ ACIER INOXYDABLE

630
NOIR MAT

SS15P
ACIER SATINÉ AVEC REVÊTEMENT ANTI-EMPREINTES*

*Le revêtement affecte l’aspect de la finition. similaire au nickel satiné.

Autres finitions disponibles
Simulation de finition approximative, pour référence seulement

Vidéo

Instructions (Vidéo)

PLH900 – Aperçu de l’installation
PLH900 – Installation Overview

DOCUMENTATION

Page de produit (Feuillet)

01.520 – Feuillet

Instructions

PLH900CL Serrure cylindrique – Instructions
PLH900DB Pêne dormant – Instructions
PLH900DM Serrure DM – Instructions
PLH901 Boîtier de gâche – Instructions

Préparation de la porte

PLH900-901 Gâche électrique – Préparation de la porte (pdf)
PLH900-901 Gâche électrique – Préparation de la porte (AutoCAD)
PLH900-901 Régulier – Préparation de la porte (pdf)
PLH900-901 Régulier – Préparation de la porte (AutoCAD)

Avertissement

Nous recommandons que le produit physique soit commandé et vérifié avant de commencer tout travail de préparation, de fabrication ou d’installation.
Toutes les installations du produit doivent être effectuées par du personnel qualifié en utilisant le matériel de montage approprié pour la surface ou matériau approprié.
Nous recommandons aux installateurs et aux fabricants d’utiliser les instructions dans l’emballage fourni par le fabricant, car le fabricant se réserve le droit d’apporter des modifications techniques, de modifier le produit ou une information sans préavis.
Ne pas dépasser le poids ou les dimensions maximales recommandés par le fabricant.
Tous les documents techniques, dessins et instructions sont fournis tel quel. Les clients (primaire ou secondaire) ne peuvent tirer aucune réclamation en fonction de l’utilisation de ces documents. Aucune responsabilité n’est ou ne sera assumée.
