CGHFM-HD
DISSIMULÉES

Les charnières à engrenages continus CGH sont recommandées pour les portes
13⁄4  » (44,5 mm) d’épaisseur, 48″ (1219 mm) de largeur et jusqu’à un poids de 400 lb (182 kg). Pour les applications à trafic élevé ou modéré.



Marque:
Marque
Catégories : , Marque :

Caractéristiques

  • Conforme à la norme ANSI/BHMA A156.26 Grade 1
  • Garantie limitée de 10 ans
  • Charnières à engrenage continu en alliage d’aluminium extrudé 6063 avec roulements autolubrifiants

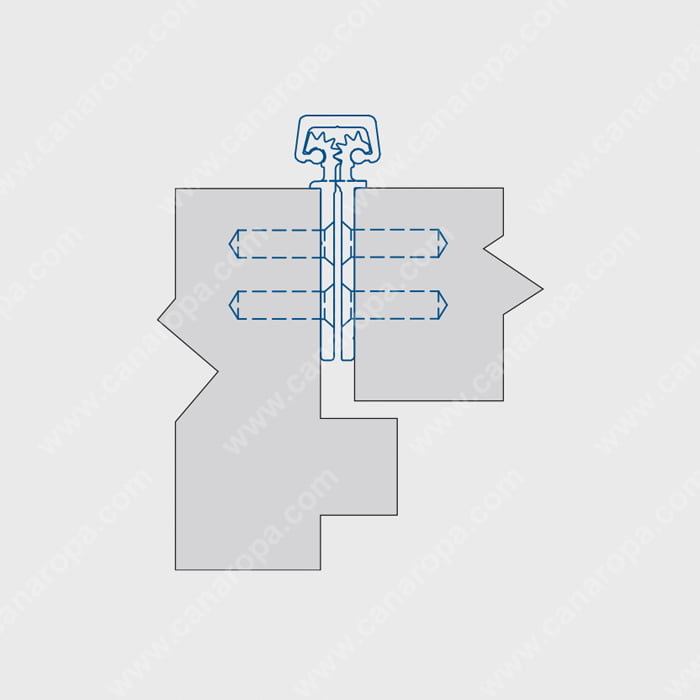

  • Dissimulées (sans mortaise), à usage intensif
  • Sans encart de porte, montage en affleurement
  • Pour porte de 13⁄4 – 21⁄4″ (44.5 – 57 mm) d’épaisseur, jusqu’à 48″ (1219 mm) de largeur
  • Poids maximum de la porte : 400 lbs (182 kg)
  • Les portes d’un poids supérieur à 200 lbs (90.7 kg) nécessitent un renforcement de la porte et du cadre
  • Quincaillerie inclus pour les portes et les cadres métallique :
    »Vis autoperceuses/taraudeuses sous-taillées TEK #12-24 x  5⁄8 » (16 mm)

FINIS

AL
ANODISÉ ALUMINIUM
DU
ANODISÉ BRONZE FONCÉ
MB
ANODISÉ NOIR MAT

DOCUMENTATION

Page de produit

download04.210
download04.210 (Feuillet)

Instructions d’installation

downloadCGHFM-HD – Instructions d’installation
